管殼式換熱器的類型有哪些,優缺點有哪些?

發布日期:2021-08-19瀏覽次數:1847

1、固定管板換熱器

 (1)結構:管束連接在管板上,管板與殼體相焊;


 (2)優點:結構簡單緊湊,能承受較高壓力,造價低,管程清洗方便,管子損壞時方便堵管或更換。排管數比U形管換熱器多。


 (3)缺點:管束與殼體的壁溫或材料的線脹系數相差較大時,殼體和管束中將產生較大熱應力,為此應需要設置柔性組件(如膨脹節)。不能抽芯無法進行機械清洗。不能更換管束,維修成本較高。


 (4)使用范圍:殼程側介質清潔、不易結垢,不能進行清洗,管程與殼程兩側溫差不大或溫差較大但殼側壓力不高的場合。

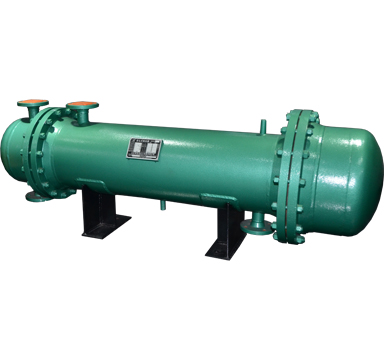

2、浮頭換熱器

(1)結構:兩端管板中只有一端與殼體固定,另一端可相對殼體自由移動,稱為浮頭。浮頭由浮頭管板,鉤圈和浮頭蓋組成,是可拆連接,管束可從殼體中抽出。管束與殼體的熱形變互不約束,不會產生熱應力。


(2)優點:可抽式管束,當換熱管為正方形或轉角正方形排列時,管束可抽出進行機械清洗,適用于易結垢及堵塞的工況。一端可自由浮動,無需考慮溫差應力,可用于大溫差場合。


(3)缺點:結構復雜,造價高,設備笨重,材料消耗大。浮頭端結構復雜影響排管數。浮頭密封面在操作時易產生內漏。


(4)適用范圍:適用于殼體和管束之間壁溫差較大或殼程介質易結垢的場合。浮頭換熱器在煉油行業或乙烯行業中應用較多,由于內浮頭結構限制了使用壓力和溫度,一般情況下Pmax≤6.4MPa,Tmax≤400℃。
